产品型号

祥菱V勾臂垃圾车

  • 扫码获取 详参报价

    勾臂式垃圾车:勾臂式垃圾车

    • 买贵退差价

    • 终身质保

    • 企业官网

    • 消费者信赖产品

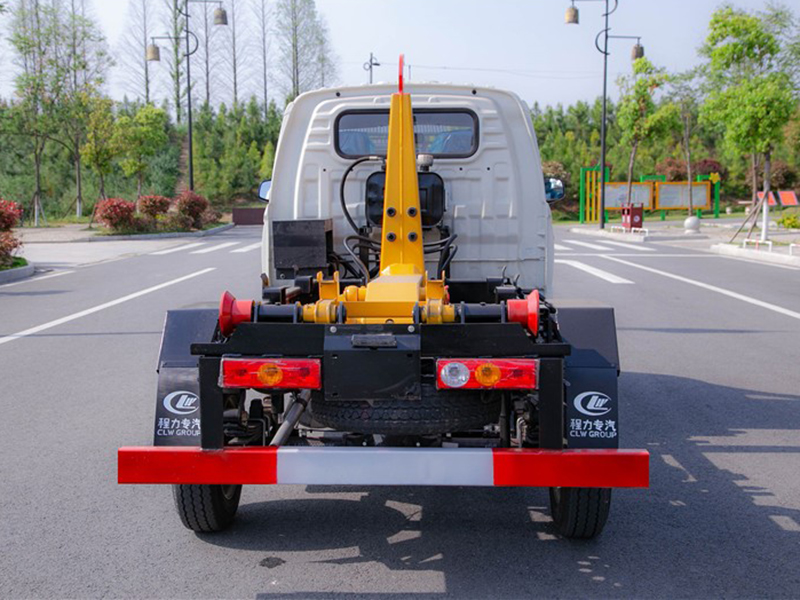

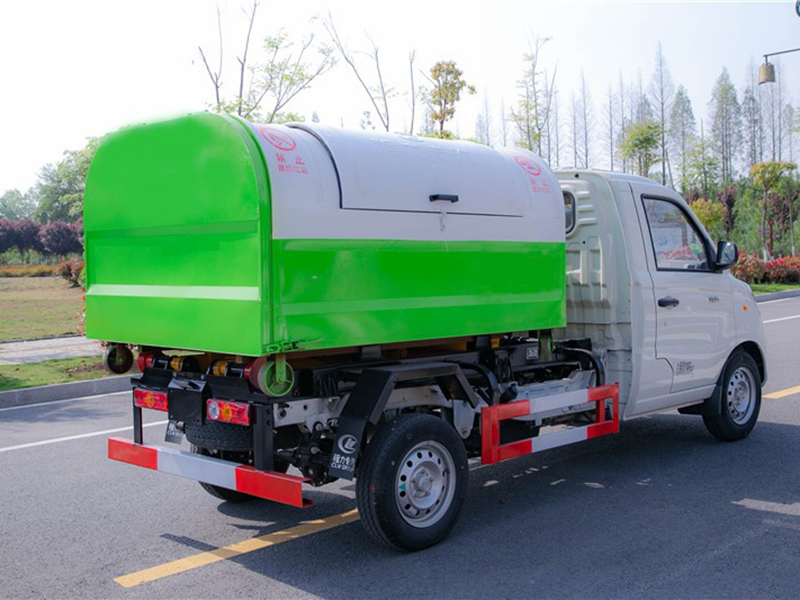

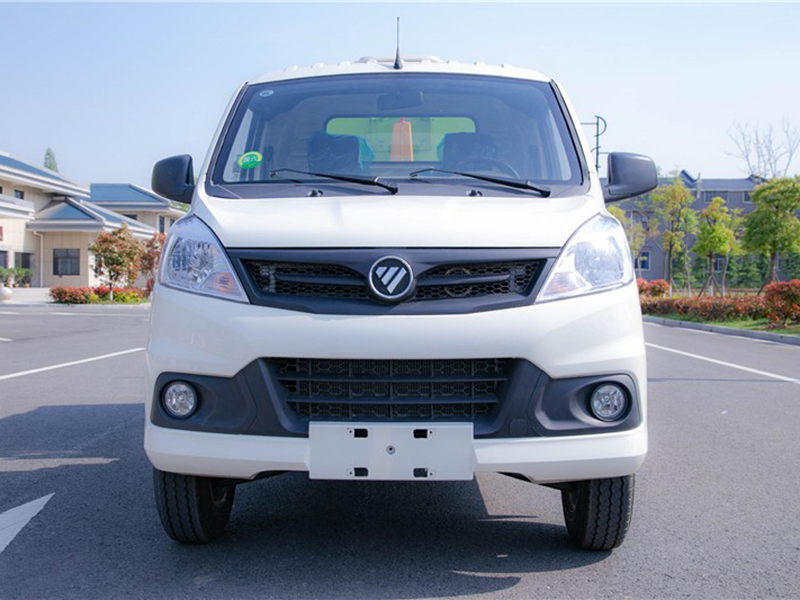

    全方位高清图展示

    具体参数

    /202404/1712544862_9b2b55cc7dc2cff8f2f7.jpg/202404/1712544862_c88806dc429b039a26cc.jpg

    【整车技术参数】

    产品名称

    祥菱V勾臂垃圾车

    总质量(kg)

    2995

    罐体容积(m3)


    额定质量(kg)

    1385

    外形尺寸(mm)

    4620X1710X1960

    整备质量(kg)

    1480

    货厢尺寸(mm)

    XX

    额定载客(人)


    准拖挂车总质量(kg)


    驾驶室准乘人数(人)

    2

    鞍座载质量(kg)


    接近角/离去角(°)

    34/18

    前悬/后悬(mm)

    605/945

    轴荷(kg)

    1450/1545

    车速(km/h)

    100

    备注:

    备注:ABS型号:YF9;ABS生产企业:武汉元丰汽车电控系统有限公司;发动机净功率值:DAM15KR为80kW;选装描述:随底盘选装驾驶室,仅用DAM15KR发动机,仅用3070mm轴距,选装ETC车载装置;发动机/油耗值(L/100km)对应关系为:DAM15KR/7.9;专用功能及装置:该车通过勾臂装置及液压系统,实现对垃圾的装载及卸料作业功能;

    【底盘技术参数】

    底盘型号

    BJ1030V4JV5-01 二类   北汽福田汽车股份有限公司

    底盘名称

    载货汽车底盘

    名称

    福田牌

    生产企业

    北汽福田汽车股份有限公司

    轴数

    2

    轮胎数

    4

    轴距(mm)

    3070,3170

    轮胎规格

    175R14LT 8PR

    钢板弹簧片数

    -/5

    前轮距(mm)

    1338

    燃料种类

    汽油

    后轮距(mm)

    1375,1455

    排放依据标准

    GB18352.6-2016国Ⅵ

    发动机型号

    发动机生产企业

    发动机排量

    发动机功率

    DAM15KR

    DAM16KR

    哈尔滨东安汽车动力股份有限公司

    哈尔滨东安汽车动力股份有限公司

    1498

    1597

    85

    90







    ◇底盘配置:V-1600车身,DAM15KR发动机115马力、DAT18R-5挡变速箱、175R14轮胎、ABS、电动助力转向、前稳定杆、油刹

    ◇上装配置:强度合金钢一体式主勾臂,加强型副梁,铸钢尾托轮,电控室内外液压操控装置(可选装手自一体),上装提升能力1500KG, 液压完成上箱+下箱+锁紧+自卸等作业,实现一车配多箱的循环转运。


    垃圾箱四种外形款式可供选择

    /202404/1712544863_9c1b6a33bafe949eac9c.jpg/202404/1712544864_0beaef40bef05cc5dda9.jpg


    车型简介

        钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

    操作方式

    1.行驶操作:行驶按一般汽车驾驶方法进行,行驶前应将车厢回复到初始位置,同时将取力器操作手柄推分开位置(电控系统将电磁离合器电源关闭),使取力器处于停止工作状态。

    2.作业操作:

    2.1 垃圾箱的钩装作业

        步骤1拉起驾驶室内手刹手柄,使车辆处于驻车状态。

        步骤2拿起驾驶室内电控操纵盒,先将盒上电源开关打开,使电源接通,电磁离合器工作(或将取力器操作手柄扳结合位置);接着操纵盒上的勾臂旋钮“伸”位置不松手,主拉臂开始工作,拉臂油缸伸出,主拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开旋钮。

         步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态,如没有处于锁紧状态,应扳动锁紧手柄,确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

        步骤4观察垃圾厢垃圾投入门是否关闭,并让垃圾投入门处于锁紧状态,确保垃圾投入门锁紧后,方可进入一步操作。

        步骤5当拉臂钩钩对准厢体弯钩时,扭住操纵盒上的勾臂旋钮“缩”位置不放,主拉臂油缸回收,拉臂钩钩住厢体弯钩,垃圾厢开始吊起,并继续勾上车。

        步骤6当垃圾厢体落放到副车架上后,松开盒勾臂旋钮,扭动操纵盒上的车厢按扭“锁紧”位置,锁紧油缸伸出,将主拉臂与副拉臂牢固锁紧在一起。

        步骤7扭动盒上的电源旋钮,断开电控电源(或将取力器操作手柄扳分离位置);

    保养维护

    应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,限度地延长垃圾车的使用寿命。

    (一)底盘保养

    底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

    (二)作业装置保养

    作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

    1.日保养

    日保养主要以清洁,内容与垃圾车的使用中注意事项第3条内容相同。

    2.作业100h保养

    (1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

    (2)按时对各润滑点加注润滑脂或润滑油;

    (3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

    (4)检查取力器工作是否正常。

    3.作业500h保养

    (1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

    (2)检查密封胶条的磨损情况,必要时更换;

    (3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

    4.作业1500h保养

    作业1500h保养是对各作业装置进行全面技术检查和调整,消除隐患。

    (1)检查并修复各处焊缝,特别是各重要部位的焊缝;

    (2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

    (3)检查各液压元件。

    (4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;
